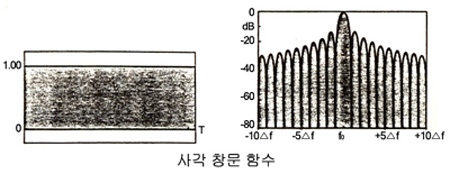

Rectangular Window

사각 창문 함수는 분석된 신호의 영역에 동일한 가중치 1을, 그 이외의 값에는 0을 부가하는 창문 함수이다. 실제 신호에 푸리에 변환을 적용할 때에는 원래의 푸리에 변환의 정의와는 달리 일정시간 간격동안의 신호만을 사용하게 된다. 이것은 원래의 신호에 사각 창문 함수를 곱한 신호의 푸리에 변환을 한 것임을 의미한다. 시간 영역에서 원래의 신호에 사각 창문 함수를 곱한 결과는 주파수 영역에서는 승적(convolution)으로 나타난다. 따라서 사각 창문 함수의 주파수 변환에 의한 주엽(main lobe)과 부엽(side lobe)의 영향이 나타난다.

참고) 주엽(main lobe)
이 창문 함수는 다른 창문 함수에 비해 주파수 영역의 분해능이 좋으나 부엽(side lobe)의 영향으로 한 주파수 성분이 다른 주파수 성분의 크기에 영향을 미쳐 스펙트럼의 편기 오차를 증가시킨다.

Scattering

음파의 진행 경로에 임의의 불연속성이 존재하여, 음파의 진행 경로가 바뀌어지거나 혹은 생성되는 현상을 말하며 산란현상은 크게 반사(reflection), 굴절(refraction), 회절(diffraction)로 나누어 생각할 수 있으나 통상은 이 현상들의 복합적이고 반복적인 경우를 뜻한다. 협의의 산란은 대체적으로 파장의 길이가 관심 음장 안에 존재하는 물체의 길이에 비하여 클 때 나타나는 현상을 지칭하기도 한다.

Insertion Loss

소음기(muffler, silencer)나 기타 소음 감소 장치(방음벽 등)의 성능을 표시하는 일반적인 방법 중의 하나로 소음기를 설치하지 않았을 때와 소음기를 설치했을 경우에 동일한 위치에서 측정된 음압의 차를 dB 척도로 나타낸 것으로 소음기의 현실적인 성능 지표라 할 수 있다. 투과 손실은 소음기 자체의 특성을 나타내지만 삽입 손실은 소음기의 특성과 아울러 음원측이나 방사단의 임피던스에 영향을 모두 포함한다. 그러나, 무반사 음원과 무반사 끝단으로 된 경우에는 삽입 손실은 투과 손실과 같은 크기를 나타낸다.

()

Correlation (Function)

상관 함수는 두 신호 또는 한 신호의 시간 영역에서의 상관성을 나타내는 함수로서, 크게 자기 상관 함수와 상호 상관 함수의 두 종류가 있다.

신호 의 자기 상관 함수 는 시간 와 시간 에서의 값의 곱을 충분히 큰 시간 에 걸쳐 평균한 값으로서 다음과 같다.

이때, 지연 시간 는 양수 또는 음수일 수 있다.

두 신호 의 상호 상관 함수 는 시간 에서의 와 시간 에서의 의 곱을 충분히 긴 시간 에 걸쳐 평균한 값으로서 다음과 같다.

자기 상관 함수 인 경우의 상호 상관 함수 의 특수한 경우로 볼 수 있다.

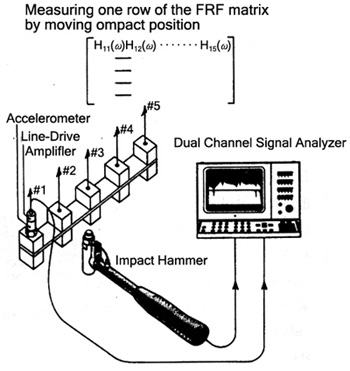

Reciprocity

선형계에서 일어나는 한 가지 성질로서, 가진 위치와 측정 위치가 서로 바뀌어도 측정된 물리량이 변화하지 않는 성질을 일컫는다.
예를 들면

Reciprocity Calibration Method

상반성을 이용하여 마이크로폰의 감도를 측정하는 방법이다. 일반적으로 감도 측정은 절대적인 것과 상대적인 방법으로 나뉘는데 이것은 절대적인 방법에 해당한다. 이 방법을 사용하려면 일반적으로 1개의 음원과, 음원과 마이크로폰으로 동시에 사용할 수 있는 가역센서가 구비되어야 한다. 이것들을 이용해 음원과 마이크로폰의 위치를 서로 교환해서 측정하고, 상반성을 이용하여, 측정하고자 하는 마이크로폰의 절대적인 감도를 측정할 수 있다.

Cancelling Interference

위상이 반대인 두 파동이 합쳐져서 크기가 감소하는 현상을 말한다. 상쇄 간섭 현상은 능동 소음 혹은 진동 제어 분야의 근간을 이루고 있는 물리적 현상이라 할 수 있다. 보다 넓게는 방음벽 끝 부분의 형태 변형을 통한 방음 효과의 증대를 시도하는 것도 상쇄 간섭 현상의 한 응용 예라고 볼 수 있다.

Overtone

어떤 계(system)의 가장 낮은 공명 주파수(resonant frequency)를 기본음(fundamental)이라 하고, 더 높은 공명 주파수들을 상음(overtone)이라 한다. 상음의 특별한 경우로 기본음의 정수배가 될 때, 조화음(harmonics)이라 부른다. 좀더 일반적으로는 설정 주파수 혹은 기본 주파수에 대하여 보다 높은 음을 통칭할 때 사용되기도 한다.

State-Space

동역학계를 시간 에 변위, 속도 등 개의 동역학적 상태를 개의 상태 벡터(state vector)에 의해 형성되는 차원공간상에 한 점으로 표시할 수 있다. 이러한 차원 공간를 상태공간이라 한다.
상태 공간에서 계의 지배 방정식은 일반적으로 다음과 같다.

여기서 는 입력신호를 의미한다.

State Variable

시간 에서 변위, 속도 등 동역학계의 상태를 정의할 수 있는 변수를 말한다. 참고) 상태 공간(state-space)
